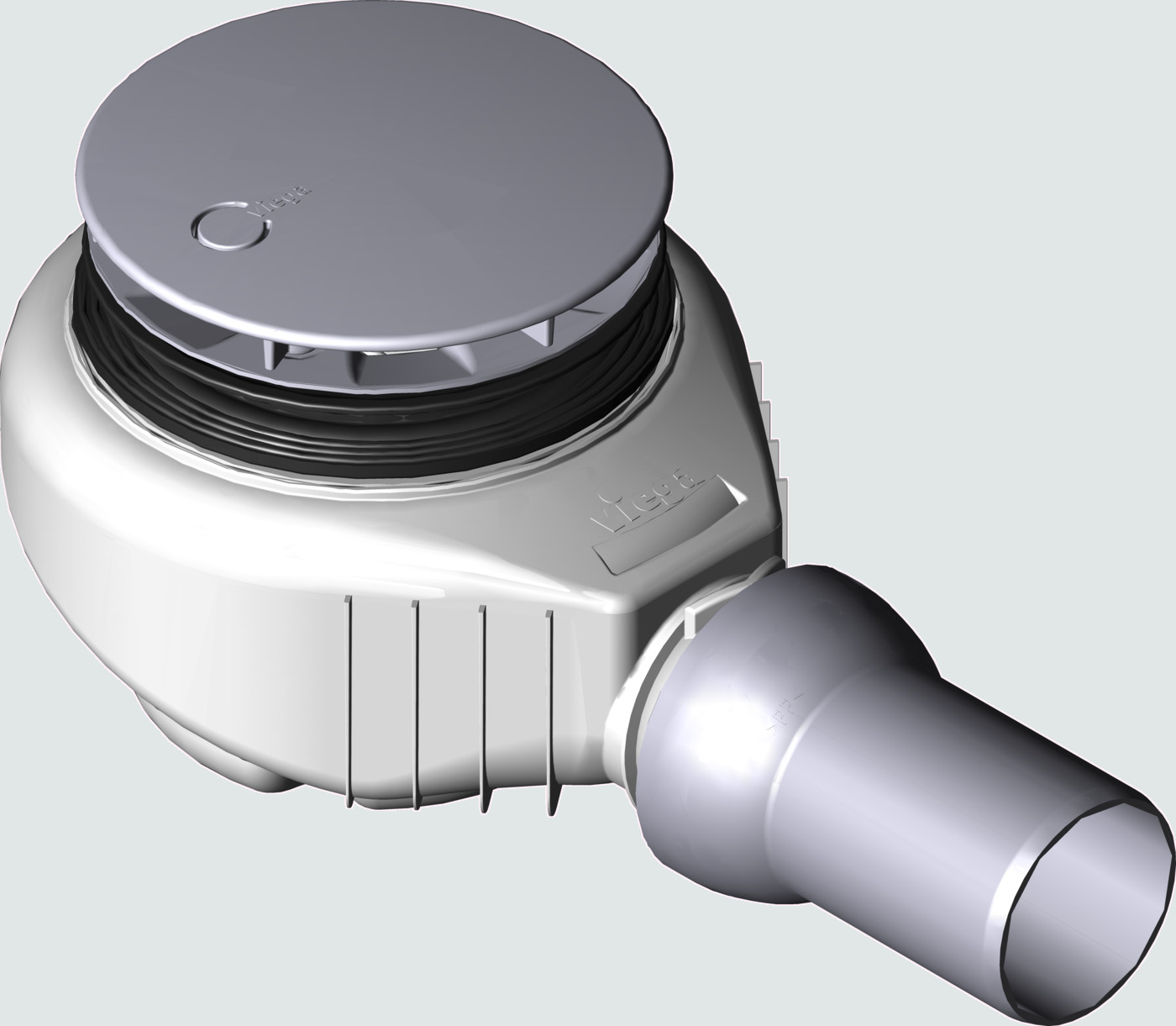

Tempoplex Plus-Odvod

Tempoplex Plus-Odvod

veliki učinak odvoda
  • umjetni materijal

Oprema

Kromirani poklopac, sifon, može se izvaditi, vodoravna odvodna cijev sa podesivim kugličnim zglobom

Tehnički podaci

visina zaporne vode 60 mm
učinak odvoda kod visine uspora 15 mm 0,85 l/s
učinak odvoda prema DIN EN 274

Model 6960

godina proizvodnje od 01/2010

Tablica artikala

DN Ø H D90 PJ Artikl Količina
50 115 90 ✓ 1 578 916

D90 = za plitke tuš kade s promjerom ispusta Ø 90

Eksplodirani crtež

  1. Poklopac Model 6964.0
  2. Set vijaka Model 6961.94
  3. Tempoplex-Montažna garnitura Model 6960.98 (582975)
  4. Tempoplex-Brtva Model 6961.95
  5. Tempoplex Plus-Uronska cijev Model 6960.99 (582968)
  6. Čep Model 6961.93 (675387)

Popis rezervnih dijelova

1 - Poklopac

Model 6964.0

2 - Set vijaka

Model 6961.94

3 - Tempoplex-Montažna garnitura

Model 6960.98

4 - Tempoplex-Brtva

Model 6961.95

5 - Tempoplex Plus-Uronska cijev

Model 6960.99

6 - Čep

Model 6961.93

Popis pribora

Filter za smeće

Model 6961.96

Logistički natpisi - etiketa i kartica

DN Ø H D90 logistički natpisi (kartica) logistički natpisi (etiketa) Artikl
50 115 90 ✓ 578 916

CAD datoteke

(Molimo odaberite)

DN Ø H D90 veličina datoteke Artikl
50 115 90 ✓ 1 MB 578 916

D90 = za plitke tuš kade s promjerom ispusta Ø 90

Preuzimanje datoteka

Upute za uporabu

Upute za uporabu

Upute za upotrebu Tempoplex Plus-Odvod

Preuzimanje datoteke

Upute za upotrebu Tempoplex Plus-Odvod

veličina datoteke: 1 MB tip datoteke: PDF
