Simplex-Odvod/preljev
![](https://web-catalog.viega.com/Images_s/PPm616846i595678v01.jpg)
![](https://web-catalog.viega.com/Images_s/LDm616846.png)
![](https://web-catalog.viega.com/Images_s/DDm616846.png)

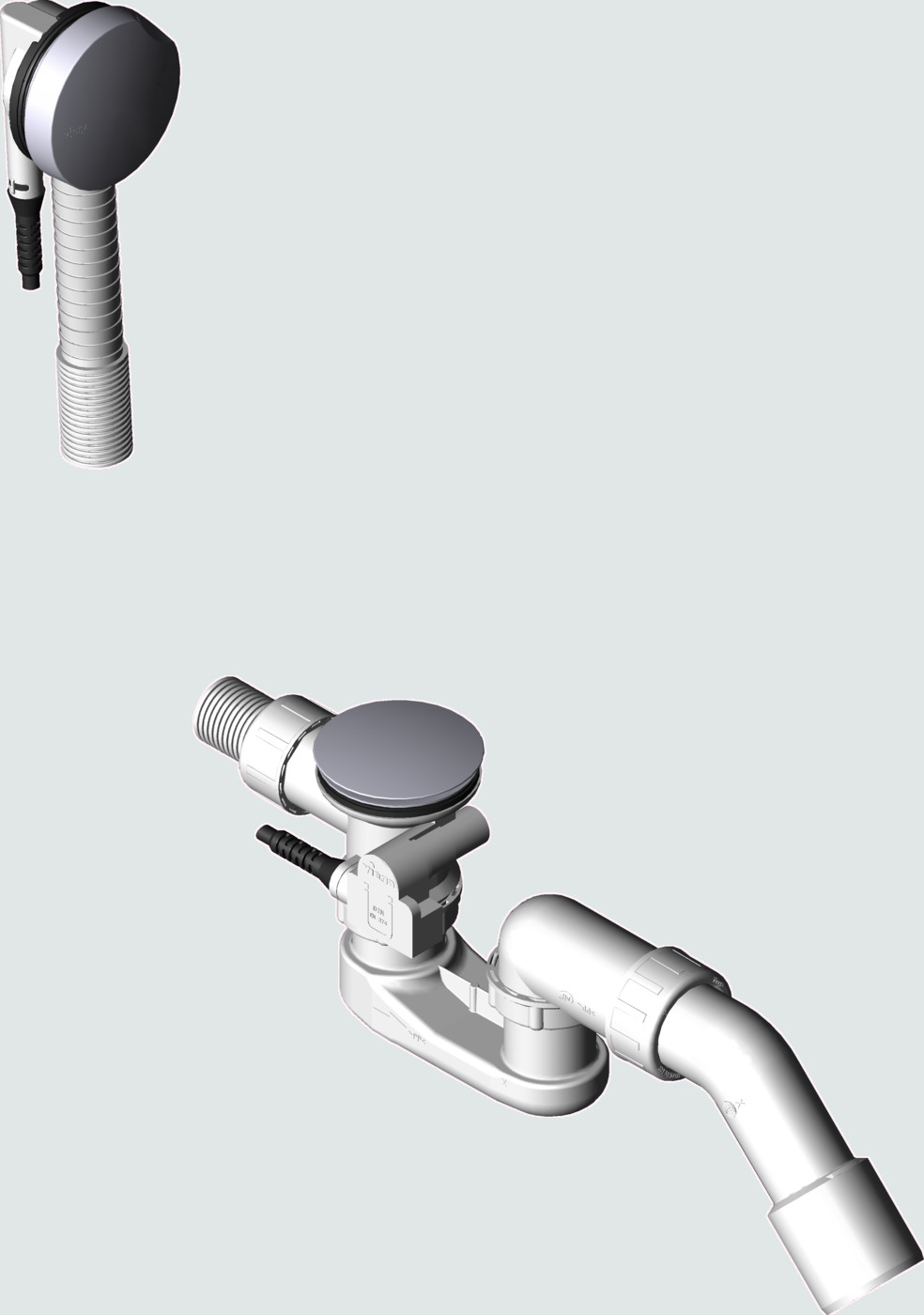

Simplex-Odvod/preljev
spljoštena izvedba, potrebno samo 33 mm iza kade
učinak odvoda 20 mm kod visine uspora 0,92 l/s
preljevni kapacitet pri visini uspora 60 mm iznad sredine preljevnog otvora 0,63 l/s
Model 6168.46
godina proizvodnje od 07/2014
- umjetni materijal
Oprema
Fleksibilna preljevna cijev, kromirana okretna rozeta, kromirani čunjasti ventil, sifon, odvodno koljeno 45°, ventil od plemenitog čelikaTehnički podaci
visina zaporne vode 50 mmučinak odvoda 20 mm kod visine uspora 0,92 l/s
preljevni kapacitet pri visini uspora 60 mm iznad sredine preljevnog otvora 0,63 l/s
Model 6168.46
godina proizvodnje od 07/2014
Tablica artikala
DN | BZL | BM | B52 | PJ | Artikl | Količina |
---|---|---|---|---|---|---|
DN | BZL | BM | B52 | PJ | Artikl | Količina |
40/50 | 725 | ✓ | ✓ | 25 | 595 678 |
|
BZL = duljina potezne sajle
BM = kada za kupanje sa središnjim priključkom
B52 = za kadu za kupanje s promjerom odvoda Ø 52
Eksplodirani crtež
![](https://web-catalog.viega.com/Images_s/EXm616846.png)
- Brtva Model 6162.475 (734619)
- Prirubnica Model 6168.09 (734596)
- Simplex-Rozeta Model 6168.02 (657406)
- Čunjasti ventil Model 6168-035 (215392)
- Regulirajući vijak Model 6151-912 (110277)
- Brtva Model 6162-268 (104740)
- Vijak Model 6162.45-593 (122485)
- Gornji dio ventila Model 6162-955 (119812)
- Brtva Model 6162.473 (398378)
- Odvodno koljeno 45° Model 6162.99 (719265)
- Potezna sajla Model 6162.19
