Advantix-Kupaonski odvod
![](https://web-catalog.viega.com/Images_s/PPm4927i557058v01.jpg)
![](https://web-catalog.viega.com/Images_s/LDm4927.png)
![](https://web-catalog.viega.com/Images_s/Pikto-100.png)
![](https://web-catalog.viega.com/Images_s/DDm4927.png)

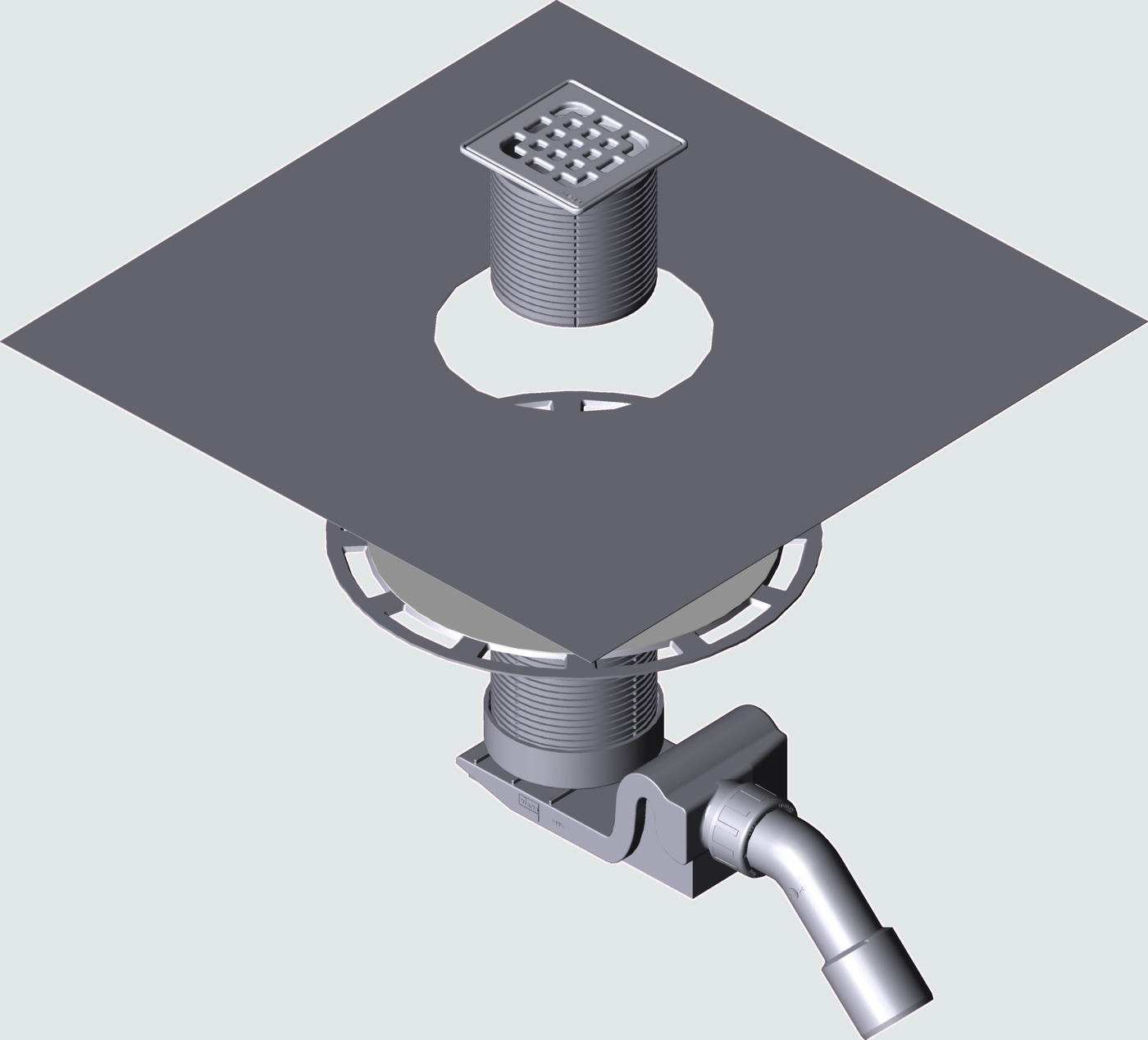

Advantix-Kupaonski odvod
- za sljedeće komponente ili namjene: brtvljenje hidroizolacijskim premazom (popločeni tuš) s izolacijskom brtvom
- umjetni materijal
- sistemska veličina 100
Oprema
Element nastavak od umjetnog materijala, nasadnik s okvirom od plemenitog čelika 1.4404, rešetka od plemenitog čelika 1.4301, vučena, građevinska zaštita, Schlüter-KERDI brtvena manžeta uklj. ljepilo, odvodno koljeno 45°Tehnički podaci
klasa opterećenja K = 300 kgučinak odvoda kod visine uspora 10 mm 0,4 l/s
učinak odvoda kod visine uspora 20 mm 0,55 l/s
Uputa
Kod ovoga modela odvoda, u najnižoj varijanti ugradnje, u području priključne cijevi nije moguće ostvariti dovoljno prekrivanje estrihom. Projektant ovu činjenicu mora pravovremeno uzeti u obzir. Potrebno je isplanirati moguće rješenje (koje izvodi kupac o svojem trošku) u vezi s veličinom keramičkih pločica i/ili eventualnim zalijevanjem epoksidnom smolom!učinak odvoda prema DIN EN 1253
Model 4927
godina proizvodnje od 01/2005
Tablica artikala
DN | PJ | Artikl | Količina |
---|---|---|---|
DN | PJ | Artikl | Količina |
40/50 | 1 | 557 058 |
|
Eksplodirani crtež
Popis rezervnih dijelova
Logistički natpisi - etiketa i kartica
CAD datoteke
Preuzimanje datoteka
