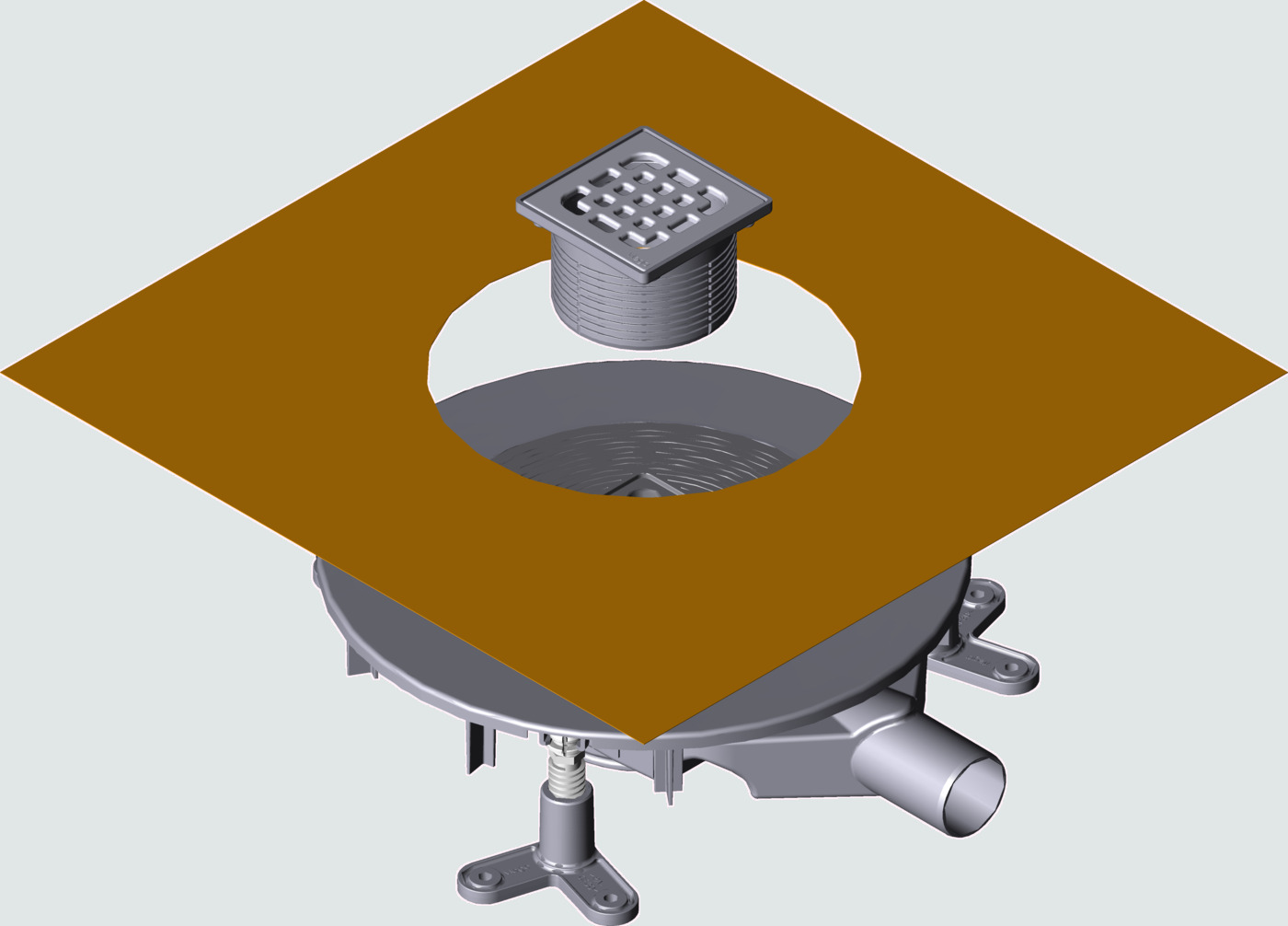

Advantix Top-Kupaonski/podni odvod
![](https://web-catalog.viega.com/Images_s/PPm49142i669232v01.jpg)
![](https://web-catalog.viega.com/Images_s/LDm49142.png)
![](https://web-catalog.viega.com/Images_s/Pikto-100-145.png)
![](https://web-catalog.viega.com/Images_s/DDm49142.png)
Advantix Top-Kupaonski/podni odvod
osnovno kućište
učinak odvoda kod visine uspora 20 mm 0,8–1,2 l/s
s kontrolom kvalitete prema normi DIN EN 1253
Model 4914.2
- za sljedeće komponente ili namjene: brtvljenje hidroizolacijskim premazom (popločeni tuš) s izolacijskom brtvom
- nije prikladno za: Advantix-Element nastavak Model 4994
- umjetni materijal
- sistemska veličina 100, sistemska veličina 145
- bez: nasadnik
Oprema
Uložni adapter za primjenu nasadnika 100 ili 145, brtvena prirubnica, pletivo za zaštitu od buke, građevinska zaštita, osigurano od povratnog odsisavanja zaporne vode i može se prilagođavati od 35 do 50 mm, mogućnost čišćenja priključnog voda, sifon, može se izvaditi, Schlüter-KERDI brtvena manžeta uklj. ljepiloTehnički podaci
učinak odvoda kod visine uspora 10 mm 0,75–1,15 l/sučinak odvoda kod visine uspora 20 mm 0,8–1,2 l/s
Uputa
Kod ovog modela odvoda zbog visoko postavljene priključne cijevi nije moguće ostvariti dovoljno prekrivanje estrihom. Projektant ovu činjenicu mora pravovremeno uzeti u obzir. Potrebno je isplanirati moguće rješenje (koje izvodi kupac o svojem trošku) u vezi s veličinom keramičkih pločica i/ili eventualnim zalijevanjem epoksidnom smolom!s kontrolom kvalitete prema normi DIN EN 1253
Model 4914.2
Tablica artikala
DN | BH | Aw | PJ | Artikl | Količina |
---|---|---|---|---|---|
DN | BH | Aw | PJ | Artikl | Količina |
50 | 85–200 | ✓ | 1 | 669 232 |
|
Aw = vodoravan odvod
